Bonjour Dom dom,

Il me semblait bien que même l'avant ne ressemblait pas.
Pour l'arrière j'étais ''presque'' certain.
Merci Dom dom.
Je suis en train de terminer de poncer le garde-boue avant (modèle84) et le réservoir.
Ils sont devenu vraiment beaux. Bientôt photo ...

Pendant que j'y suis, lors de l'achat, le vendeur m'avait dit que le cylindre/piston étaient neuf.

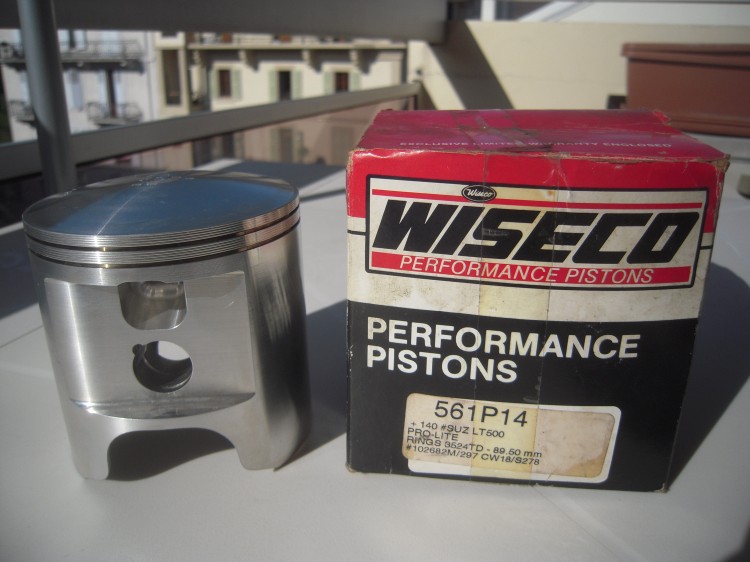

En effet, le piston (diam 89.95mm, il me semble. Je ne l'ai pas sous les yeux) est dans sa boite, totalement neuf.
Quant au cylindre, si l'intérieur n'est pas neuf il n'y a pas de misère non plus.

Je viens de glisser le piston dans le cylindre en passant pas le haut et mauvaise surprise !!
L'un ne va pas avec l'autre. Trop de jeu au point mort haut.
Mieux encore, en partie basse (PMB) il coince en le faisant tourner sur lui-même !!!!

Lorsque le piston est dans sa position correcte (Échancrures en face des transferts) le jeu est le même que durant le reste de sa descente.
Mais si j'essaie de le faire tourner, il coince.......
Mon cylindre est ovale, et de beaucoup.

Aie aie aie, je ne suis pas sûr qu'il existe une cote au-dessus du piston que j'ai  ?

Off roadix

traitement nikasil
si je ne me trompe pas chez revaltec + 0,50 au rayon soit 1 mm au diamètre maxi
il y a encore des pistons en 89 et 89,5 si ton cylindre n est pas trop ovalisé
comme cela tu repartiras avec un diamètre plus facile a trouver
ben moi je viens de voir que j ai un tube de fourche qui est cintré donc je sais le boulot pour ce matin
dom dom

Ponçage du garde-boue au 120, 150, et 240 à sec.
puis 300, 400, 600, 800, 1000, 1500, 2500 à l'eau + produit vaisselle.
Pour finir, éponge Mirka 4000.

Salut  Off roadix magnifique travail quand tu feras le lustrage regarde à contre jour si il reste des défauts. en voyant ton garde boue je me suis dit que j'aurai pas fait mieux. 👍  😍
henri

Je reviens sur mon cylindre.
J'ai de la difficulté à comprendre ce qui se passe.

Lorsque j'ai acheté la moto, je suis rentré chez-moi avec le moteur en morceau.
le cylindre se trouvait dans une caisse plastique et le piston (dans sa boite d'origine) dans une autre caisse.
Le vendeur m'avait alors affirmé avoir fait réalésé le cylindre chez Revaltec.
Je ne certifie pas que c'est cette société qui a fait le travail. Ce sont les propos du vendeur.

Le piston est neuf et le cylindre a été travaillé. Cela est une certitude.
Je ne sais pas exactement ce qui a été fait dessus mais on peut voir qu'il n'y a pas de rayure verticale.
En revanche on aperçois très nettement les stries croisées.
Les lumières ne sont pas chanfreinées !


Le jeu prévu pour un piston supérieur à 80 mm est de 0.07 mm selon Wiseco, soit 7 centièmes.
Je n'ai pas l'appareillage pour mesurer le diamètre du cylindre mais je pense que le jeu entre les deux représente le millimètre !!

Pire encore .... Si le jeu cylindre/piston est largement au-dessus de l'acceptable, le piston dans la position PMB ne peut pas tourner sur lui-même sans se coincé !!
Comment un piston neuf et un cylindre fraîchement retouché ne peuvent pas tourner pas dans l'autre
Comment peut-on obtenir cela ?


Des avis là dessus .....   Off roadix

Salut off roadix,
super restauration, que tu nous partages *  👍  👍  👍

Pour ton problème, peut être que ton cylindre à seulement été déglacé et pas réalésé, et donc il est encore ovale. Si ton piston ne passe pas bien dans le cylindre, c'est peut être qu'ils ont réalésé sans avoir de cote de piston, le piston ayant été acheté séparément.

On peut alors imaginer que le cylindre était vraiment très usé et en avant dernière cote, le mec a racheter un piston à la cote supérieure en supposant que ce suffirait, la fait réalésé (ou déglacé en supposant encore que ça suffirait) et le tout assemblé, bah... ça suffit pas.

En tout cas comme le dis dom dom, le nickasil est une solution si tu ne peux pas réalésé encore plus. Je crois en revanche avoir entendu parlé que sur certaine moto, certains fabricant de piston font encore une cote de réparation en plus que ce qui est préconisé, c'est une piste à étudiée aussi si tu veux

STORKEN

Bizarre ton affaire...
Qu'un ovale ne puisse pas pivoter dans un cercle, ça se comprend. Mais l'inverse ?!!!
Si ton piston est neuf, parfaitement circulaire et qu'il coulisse sur toute la longueur de la chemise, il n'y a pas de raison qu'il ne puisse pas tourner dans le cylindre, même si celui-ci est ovalisé.
L'inverse est possible, mais un piston neuf ovalisé, c'est rare, quand même.
Revaltec a plus qu'une bonne réputation, et ils travaillent soit avec le piston qui a été envoyé avec le cylindre, soit avec un piston qu'ils fournissent. Ce serait surprenant que ça vienne de chez eux.
Il va falloir taper dans la métrologie, là...

Ahh c'est vrai que c'est que en bas que ça ne va pas crazy, j'avais omis ce point  🤬  🤬

C'est vrai qu'un piston neuf ovalisé c'est pas courant ...

Off roadix a écrit :

Je reviens sur mon cylindre.
J'ai de la difficulté à comprendre ce qui se passe.

Lorsque j'ai acheté la moto, je suis rentré chez-moi avec le moteur en morceau.
le cylindre se trouvait dans une caisse plastique et le piston (dans sa boite d'origine) dans une autre caisse.
Le vendeur m'avait alors affirmé avoir fait réalésé le cylindre chez Revaltec.
Je ne certifie pas que c'est cette société qui a fait le travail. Ce sont les propos du vendeur.

Le piston est neuf et le cylindre a été travaillé. Cela est une certitude.
Je ne sais pas exactement ce qui a été fait dessus mais on peut voir qu'il n'y a pas de rayure verticale.
En revanche on aperçois très nettement les stries croisées.
Les lumières ne sont pas chanfreinées !

Le jeu prévu pour un piston supérieur à 80 mm est de 0.07 mm selon Wiseco, soit 7 centièmes.
Je n'ai pas l'appareillage pour mesurer le diamètre du cylindre mais je pense que le jeu entre les deux représente le millimètre !!

Pire encore .... Si le jeu cylindre/piston est largement au-dessus de l'acceptable, le piston dans la position PMB ne peut pas tourner sur lui-même sans se coincé !!
Comment un piston neuf et un cylindre fraîchement retouché ne peuvent pas tourner pas dans l'autre
Comment peut- on obtenir cela ?

Des avis là dessus .....   Off roadix

re  Off roadix contacte ancien propriétaire demandes lui la facture déjà tu sauras ce qui à été fait sur la moto.l'autre solution tu vas chez un rectifieur faire contrôler le cylindre.ce piston tu ne pourras pas le monter si il y a plus de sept centièmes  la solution trouver un piston à la bonne côte ou si il est introuvable c'est de mettre une surchemise (révaltec monte ses produits) .
henri

puisque tu as les segments fait un controle  sur trois hauteurs du jeu a la coupe sur ton cylindre
cela de donnera déja une idée sur le cylindre
il a peut été déglacé avec des pierres usées
sinon comme dit hjs faire controler

BONJOUR A TOUS,

Merci pour  vos retours.
Tout ce qui est dit dans vos réactions est parfaitement justifié.
Je partage vos jugements.

Henri, j'ai déjà essayé de contacter le vendeur (personne âgée) il ne répond plus. Surchemise en effet pour sauver le cylindre.

STORKEN, je suis tout à fait de ton avis, cylindre certainement ''déglacé'' et non pas réalésé, sinon il serai rond.

Crazy Tiger, je n'imagine pas non plus que Revaltec ai réalisé ce travail (A mon sens, les lumières non chanfreinées le prouve).

Dom dom, le nikasil peut être une solution si réalésage + nikasil = dimension Piston + 7/100 èmes. Au-delà rechemiser.
Je vais appliquer ton conseil avec les segments. cela me donnera déjà une idée de l'état du cylindre.
Je le fait aujourd'hui même.

Henri : Merci pour ta gentillesse.  Hélas aussitôt l'application de mon disque à lustrer (appuis trop fort) j'ai abimé mon travail.
Alors re-ponçage à partir du 300 et pour finir meilleur résultat que mon 1er ponçage.
Voici mon disque.

J'ai utilisé une cale pour lire le jeu piston/cylindre et je dois reconnaître avoir été excessif en indiquant le millimètre !

L'impression est trompeuse (Voir ''FLOTTER'' le piston est une vision sinistre et augmente celle du jeu).
Tout de même après lecture, le cylindre est  vraiment ovale.
Dans le sens admission/échappement (PMH) la cale de 0.3 rentre juste (difficile de lire le chiffre).
Dans le même sens (PMB) impossible de rentrer la cale de 0.1.
Dans le sens côté droit/gauche (pas de photo) 0.3 en PMH et piston coincé en PMB.

Je pense que réalésage + nikasil doit être réalisable comme indiqué par Dom dom pour sauver le cylindre.



Henri, mon garde-boue commence à briller sans avoir commencé le lustrage.
Le second passage (du 300 au 4000) aura considérablement amélioré la finition.
Le voici après éponge 4000. Il faudra que je trouve du 6000 lorsque je pourrais sortir.

Le jeu se prend a la jupe du piston ( un piston est conique ) et pour le chanfreinage c est a toi de le faire les rectifieurs ne le font pas en général

Off roadix a écrit :

J'ai utilisé une cale pour lire le jeu piston/cylindre et je dois reconnaître avoir été excessif en indiquant le millimètre !

L'impression est trompeuse (Voir ''FLOTTER'' le piston est une vision sinistre et augmente celle du jeu).
Tout de même après lecture, le cylindre est  vraiment ovale.
Dans le sens admission/échappement (PMH) la cale de 0.3 rentre juste (difficile de lire le chiffre).
Dans le même sens (PMB) impossible de rentrer la cale de 0.1.
Dans le sens côté droit/gauche (pas de photo) 0.3 en PMH et piston coincé en PMB.

Je pense que réalésage + nikasil doit être réalisable comme indiqué par Dom dom pour sauver le cylindre.

Henri, mon garde-boue commence à briller sans avoir commencé le lustrage.
Le second passage (du 300 au 4000) aura considérablement amélioré la finition.
Le voici après éponge 4000. Il faudra que je trouve du 6000 lorsque je pourrais sortir.

Attention si tu fais un Nikasil, tu n'aura pas les bons segments.

Sur un cylindre fonte ils sont chromés, sur un Nickasil il ne le sont pas...
Logique, car chrome sur chrome est égal à casse moteur.

Salut Off roadix je vois que tu lâches rien c'est super tu as pris le coup mais reste concentré pour éviter une maladresse. 👍
je suis tout  à fait d'accord avec le Baron de l'écluse de plus  si tu as une casse un jour tu as une change sur deux de le refaire le nikasil il faut savoir que la pose d'une chemise est un peu plus cher que le nikasil mais avec trois côtes de reparations . sur le kx de mon frère nous avons fait faire le nikasil chez revaltec et nous eu un problème de décollement au premier démarrage il ont même pas voulu faire un geste commercial . le nikasil à beaucoup d'avantage mais pas sur le coût . j'espère que vous comprenez ce que je veux dire.
henri
