Anti émulsion !?

En tout dans la tête d' Hjs ça émultionne bien!! 😲  😎  😎

Jean#66 a écrit :

Anti émulsion !?

C'est ce que j'ai pensé au départ, mais il y a déjà une cloche (Pièce N° 15) anti-émulsion.
Peut-être un guide de flotteur, mais à priori, il n'y a pas de raison que le flotteur se mette de travers. Si quelqu'un a une explication, welcome !  😀

Salut les gars,Jeumsouvien tu m'as fais bien rire.jean je suis de l'avis de Crazy Tiger pour moi c'est un guide mais sur les modèles plus récent l'anti-émulsion est moulé avec cette pièce .
henri

Ah ben non, Henri. Ce ne peut pas être un guide, vu que sur les modèles postérieurs, la cloche anti-émulsion est plus large que le supposé guide. Peut-être alors pour limiter le ballottage du carburant dans la cuve, et donc l'émulsion ??? Curieux que l'on ne retrouve pas ce système sur d'autres motos.
Je veux bien admettre que ça secoue, un 480 mais bon...  🤔

Regarde les deux photos sur le carbu du 480 cette pièce est entre les flotteurs par contre sur l'autre carbu il est au-dessus des flotteurs.Quand la cuve est vide l'ouverture maxi des flotteurs ne dépasse pas la cloche.

Oui, effectivement. Donc, je pense que c'est bien pour limiter les mouvements latéraux du carburant dans la cuve. Sinon, je ne vois pas.

Bonsoir à tous comme vous le savez j'ai attaqué le carbu voici la fabrication de la vis du starter qui était cassé.



préparation de la pièce pour faire le pas de vis

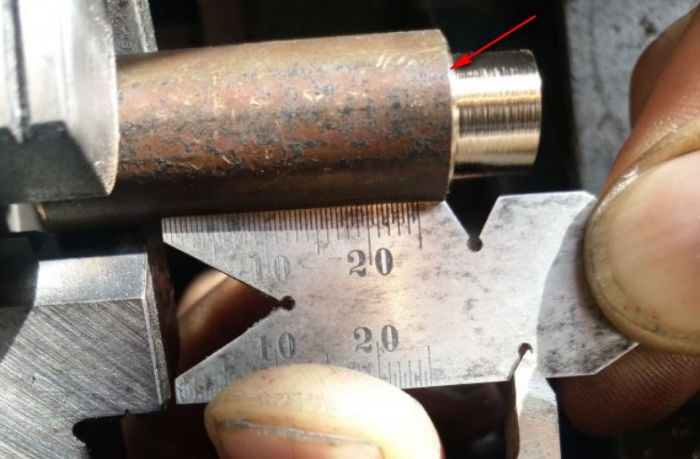

voici la petite astuce de mon copain Pierre pour le réglage de la perpendiculaire de l'outil avec la sardine qui sert à contrôler l'angle de coupe de  l'outil.



montage de la pièce sur le diviseur pour faire l'hexagone de la vis,ah il y a une modification sur la pièce,il y aura un joint torique avec une bordure contre l'hexagone. voici un essai pour éviter de jeter la pièce. 🙂  🤭

finition de la pièce avec le tour. réduction du diamètre et usinage de la gorge pour le chapeau d'étanchéité.henri

Ouais, non mais là, Henri, on peut pas lutter  🙄 . A part Marvin, peut-être...
Tiens, si on organisait une compet' !!! 🤭

Henry a écrit :

Salut Henri , après le réglage de l'outil a fileter comme tu fais bien voir , je fais toujours une " gorge " ( pratiquement la valeur du fond de filet fini ) qui me permet de visualiser rapidement la fin du filet au cours de sa réalisation et pour ne pas dépasser le retrait de l'outil au " panneau " trop tard  😉 et je trouve que cela termine mieux le filetage  😎
Lors de la première passe , je pose toujours un repère visuel genre bout de scotch ou " blanco " ( pas Serge !  😂  ) sur la pièce , mandrin , etc... de cette façon tu retires l'outil toujours au même endroit  👍
Enfin c'est ma manière a moi de faire , après a chacun sa méthode  ;)
Je ne vais certainement pas te l'apprendre , mais faire gaffe au diamètre initial de l'arbre lisse avant de faire le filetage car il a tendance a " gonfler " après l’opération  😕


 😲
O.M


O.Morhaut | 6,058 Messages | 1,276 images | Blog Hors ligne rep 85/85
Posté Aujourd'hui, à 02:16
Henry a écrit :
Salut Henri , après le réglage de l'outil a fileter comme tu fais bien voir , je fais toujours une " gorge " ( pratiquement la valeur du fond de filet fini ) qui me permet de visualiser rapidement la fin du filet au cours de sa réalisation et pour ne pas dépasser le retrait de l'outil au " panneau " trop tard  😏 et je trouve que cela termine mieux le filetage  😎
Lors de la première passe , je pose toujours un repère visuel genre bout de scotch ou " blanco " ( pas Serge !  😂  ) sur la pièce , mandrin , etc... de cette façon tu retires l'outil toujours au même endroit  smiley_15
Enfin c'est ma manière a moi de faire , après a chacun sa méthode  😉
Je ne vais certainement pas te l'apprendre , mais faire gaffe au diamètre initial de l'arbre lisse avant de faire le filetage car il a tendance a " gonfler " après l’opération  smiley_24

Salut OM c'est une très bonne méthode je la mettrai en pratique la prochaine fois.
👍  👍  👍
henri

Crazy Tiger a écrit :

Ouais, non mais là, Henri, on peut pas lutter  🙄 . A part Marvin, peut-être...
Tiens, si on organisait une compet' !!! 🤭

Salut Crazy Tiger merci du compliment mais, Mr Marvin est une personne très complète il touche à tous et surtout il a une sacré créativité qui est surement inné 🤭 .
henri

Monsieur Keihin n'a qu'a bien s'tenir !  👍
Tu as une patience et un savoir faire c'est impressionnant !

Bonsoir à tous si vous avez une idée pour trouver le chapeau d'étanchéité pour mon starter,j'avais pensé à un bouchon de purgeur de frein de voiture mais, il est trop court. 🙄 henri
