Salut Eric, non c'est 1976  😉

Bonjour,
Je me suis repenché sur ma moto aujourd'hui.

J'ai déposé le volant et le support des bobines et tous les contacts ont l'air ok.
Comme tu m'expliquait, JPH74, j'ai testé à nouveau la continuité entre les contacts des vis platinées. Je joints une photo pour montrer la ou j'ai connecté mon ohmmètre (masse et cercle rouge).

Lorsque j'aligne le repère gravé sur le volant avec la patte dessous le condensateur, il y a toujours continuité.
Il y a même de la continuité lorsque j'écarte à la main les vis platinées.
Mais d'après ce que tu m'avais dit JPH74, il devrait y avoir une résistance infinie.

Avez-vous des avis sur ce constat?

Le condo , le condo ,etc...  😉  , débranche ton fil qui va au condo  🙂

 😲
O.M

Onhket a écrit :

Bonjour,
Je me suis repenché sur ma moto aujourd'hui.

J'ai déposé le volant et le support des bobines et tous les contacts ont l'air ok.
Comme tu m'expliquait, JPH74, j'ai testé à nouveau la continuité entre les contacts des vis platinées. Je joints une photo pour montrer la ou j'ai connecté mon ohmmètre (masse et cercle rouge).

Lorsque j'aligne le repère gravé sur le volant avec la patte dessous le condensateur, il y a toujours continuité.
Il y a même de la continuité lorsque j'écarte à la main les vis platinées.
Mais d'après ce que tu m'avais dit JPH74, il devrait y avoir une résistance infinie.

Avez-vous des avis sur ce constat?

Bonsoir  Onhket
C'est quoi ce fil débranché à gauche du condo  🤔

Bonsoir Lionel  🙂

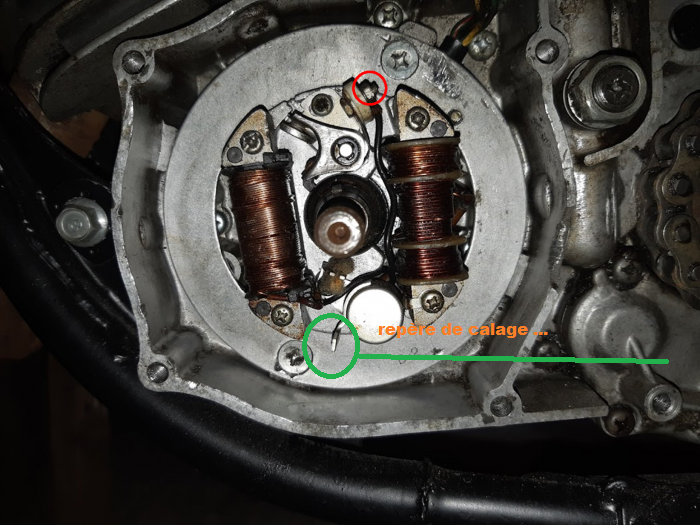

Si tu parles de ce qui est entouré en vert , c' est une patte solidaire du condo , qui sert de repère de calage ... 😎
Tu as la même config sur l' allumage de ta TY où cette patte est solidaire de ta bobine gauche .... 😉

Salut Jean Phi
Oui tu as raison  👍 je  voyais un fil débranché   😕

🙂 Petite différence quand meme avec la TY Jean Phi...
Le repaire d'allumage fait partie de la bobine (de gauche) et le condo est dans l'autre sens  😎

 😄  😄 et qu' est-ce qu' il avait écrit le J-P dans sa réponse 49 ??????  😂  😂

Eh ben il avait écrit la vérité, toute la vérité, rien que la vérité... 👍
Autant pour moi  😲  😄  😉

Bonjour à tous,
Je ne sais pas si je peux poser ma question au milieu d'un sujet mais je cherche un courageux pour m'envoyer des photos couleurs des branchements regroupés dans le phare d'une yamaha DT125F de 76...
J'ai bien trouvé des schémas mais la résolution, sans couleur, est faible et c'est donc illisible pour un novice comme moi...
Merci

Bonjour,
Après abandon, il y a un an et demi de la restauration de ma moto, je m'y suis remis et bingo,.j'ai bien nettoyé les vis platinée et j'ai une étincelle ! C'est ça de pas connaître grand chose a la mécanique.

Donc.je visse la bougie, pose l'anti parasites, et.5 coups de kick plus tard, ça démarre !...pendant 15 secondes. Depuis, rien a faire, ça ne veux plus rien savoir.
C'est depuis hier comme ça ! Quelqu'un pourrait il m'aider ?

Salut à toi  😀

Maintenant si tu as de l'étincelle c'est déjà mieux  👍  par contre depuis un an et demi, j'espère que tu as refais un mélange neuf  🤭  😉

Oui, j'ai commencé par ça!

Super...  👍  👍

Maintenant que tu as récupéré de l’étincelle il faudrait que tu nous parles un peu de ce que tu as fais sur ton moteur, ça permettra sans doute d’avancer dans le bon sens   😄

Alors, j'ai tout démonté, tout remonter en remplaçant les joints, remplacé le piston qui était percé avec les segments, voilà. Ah si, j'ai remplacé les durites
