JE BRICOLE, DONC J'AI BESOIN D'OUTILS
TXP 51
55 ans | 1,838 messages | 370 images
le 16-02-2019, à 22:23
rep 75/255

JPH74 a écrit :

Les Vés ne sont pas la bonne solution .
La méthode que l' on retrouve dans tous les manuels de mes YZ est valable, comme le souligne Bernard,
uniquement sur des soies en bon état .  smiley_21
D' où l' importance de ne pas déposer son vilo comme un bourrin avec des  outils non appropriés genre marteau, massette ....  smiley_06  smiley_06  smiley_29
Après je peux toujours rentrer une soie en pince dans une CN et contrôler l' autre en tournant la broche à la main ....sur un vilo en état, puis comparer les valeurs obtenues avec celles de la méthode entre pointes  smiley_03
Si ça peut faire avancer le chmilblick  smiley_03
Extrait du manuel de la 490 de 83.  smiley_25



Regarde aussi la tolérance donnée,si c'est pas du n'importe quoi !!
3/100 sur la gauche et la droite,c'est a dire 6/100 si les fléchissements sont opposés,ca veut dire qu'au remontage les roulements sont en contraintes .
Remarque c'est pas étonnant que ces YZ vibres  smiley_07

Moto(s) : TXP 5X2,125 Aprilia 82,125 wmx 83
TXP 51
55 ans | 1,838 messages | 370 images
le 16-02-2019, à 22:30
rep 76/255

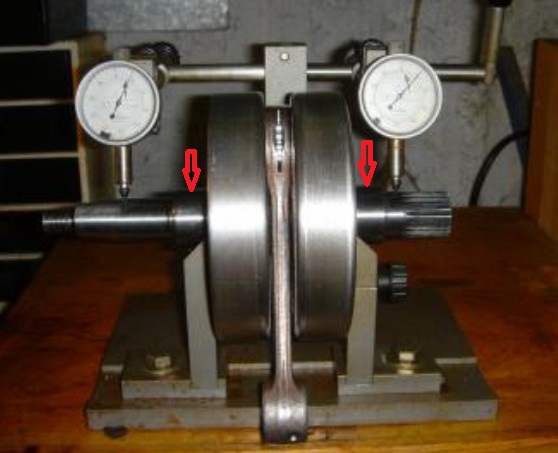

Voilà des bon V au bon endroit sauf que les comparateurs doivent être au centre des portées de roulements.

Moto(s) : TXP 5X2,125 Aprilia 82,125 wmx 83
JPH74
57 ans | 9,452 messages | 5,340 images
le 16-02-2019, à 22:37
rep 77/255

Bin les comparateurs aux centres des portées de roulements, vont te donner le défaut de circularité de la portée  smiley_01  smiley_01

BIG BORE + LE BRUIT et L'ODEUR = QUE DU BONHEUR...Moto(s) : Japon : Yam Hon Suz. Italie : SWM RSGS 250 78 50cc 79 76 Espagne : BULTACO Matador 250 MK3 S.D 69
Gs-600-xc
59 ans | 3,727 messages | 1,002 images
le 16-02-2019, à 22:38
rep 78/255

Euh? comment veux tu relever quelque chose, si tu places les comparo, au droit des vés??  smiley_28  smiley_21

Toujours vert, surtout dans les dévers!    rireMoto(s) : Des monceaux de vieilles ferrailles
Gs-600-xc
59 ans | 3,727 messages | 1,002 images
le 16-02-2019, à 22:39
rep 79/255

Grillé par JPH.  smiley_07

Pas étonnant avec ça, de monter les vilos à 0. smiley_14

Toujours vert, surtout dans les dévers!    rireMoto(s) : Des monceaux de vieilles ferrailles
JPH74
57 ans | 9,452 messages | 5,340 images
le 16-02-2019, à 22:40
rep 80/255

gs-600-xc a écrit :

Euh? comment veux tu relever quelque chose, si tu places les comparo, au droit des vés??  smiley_28  smiley_21


Comme précisé dans ma réponse 77 , à part la circularité , j'vois pas trop ... smiley_13

BIG BORE + LE BRUIT et L'ODEUR = QUE DU BONHEUR...Moto(s) : Japon : Yam Hon Suz. Italie : SWM RSGS 250 78 50cc 79 76 Espagne : BULTACO Matador 250 MK3 S.D 69
TXP 51
55 ans | 1,838 messages | 370 images
le 16-02-2019, à 22:47
rep 81/255

Regarde bien,les V sont en biseaux et placées au ras des masses.
C'est la portée des roulements qui doivent étre dans l'axe.
Aprés le summum serait de vérifié en bout de queue si elle n'est pas voilée.

Moto(s) : TXP 5X2,125 Aprilia 82,125 wmx 83
Hjs
53 ans | 2,116 messages | 2,233 images
le 16-02-2019, à 22:50
rep 82/255

TXP 51 a écrit :
JPH74 a écrit :

Les Vés ne sont pas la bonne solution .
La méthode que l' on retrouve dans tous les manuels de mes YZ est valable, comme le souligne Bernard,
uniquement sur des soies en bon état .  smiley_21
D' où l' importance de ne pas déposer son vilo comme un bourrin avec des  outils non appropriés genre marteau, massette ....  smiley_06  smiley_06  smiley_29
Après je peux toujours rentrer une soie en pince dans une CN et contrôler l' autre en tournant la broche à la main ....sur un vilo en état, puis comparer les valeurs obtenues avec celles de la méthode entre pointes  smiley_03
Si ça peut faire avancer le chmilblick  smiley_03
Extrait du manuel de la 490 de 83.  smiley_25



Regarde aussi la tolérance donnée,si c'est pas du n'importe quoi !!
3/100 sur la gauche et la droite,c'est a dire 6/100 si les fléchissements sont opposés,ca veut dire qu'au remontage les roulements sont en contraintes .
Remarque c'est pas étonnant que ces YZ vibres  smiley_07


bonsoir à tous vous pensez pas que 3/100 est  la côte max  smiley_21

https//leguidevert.com/viewtopic.php?id=309068
https://www.leguidevert.com/viewtopic.php?id=311706
https://www.leguidevert.com/viewtopic.php?id=309061
https://www.leguidevert.com/viewtopic.php?id=311520Moto(s) : 125dtr 80cr 125cr 250cr 480cr 500Maico
TXP 51
55 ans | 1,838 messages | 370 images
le 16-02-2019, à 22:56
rep 83/255

En fléchissement opposé oui mais pas en additionner.

Moto(s) : TXP 5X2,125 Aprilia 82,125 wmx 83
JPH74
57 ans | 9,452 messages | 5,340 images
le 16-02-2019, à 22:58
rep 84/255

Par expérience , avec cette méthode on arrive "facilement" entre 0.01 et 0.02
Maintenant je n' ai aucune compétence pour affirmer que c' est la bonne méthode , c' est juste celle que j' utilise depuis 1983 sur mes YAM ... smiley_13  smiley_13

BIG BORE + LE BRUIT et L'ODEUR = QUE DU BONHEUR...Moto(s) : Japon : Yam Hon Suz. Italie : SWM RSGS 250 78 50cc 79 76 Espagne : BULTACO Matador 250 MK3 S.D 69
Champagne
53 ans | 459 messages | 91 images
le 16-02-2019, à 23:00
rep 85/255

basso bernard a écrit :

si peut  que le bout de la soie avec le filetage soit faussé , ou deformé , apres demontage, ton controle est obligatoirement faux


salut bernard et jph
pour le travail entre pointe une régle d'or il faut retoucher les centres avant tout travail de réfection
j'ai rectifié des tiges de vérin avant chromage pour caterpilar tolérances 0 _0,02MM SUR UNE LONGUEUR 2 METRES VOIR TROIS METRES l'état des centres etait super important pour éviter les facettes par exemple

Moto(s) : 465 YZ YAMAHA
JPH74
57 ans | 9,452 messages | 5,340 images
le 16-02-2019, à 23:15
rep 86/255

Bonsoir Fred  smiley_07
Normalement , le vilo est un organe de précision.
Si les soies sont déformées aux extrémités :
1, me dire comment refaire les points de centre ... smiley_24
2, le volant magnétique risque de tourner avec un mal-rond accélérateur d' usure de roulement et générateur de vibrations ...
3, les filets sont généralement écrasés et il faudra avoir recours au filon  smiley_21  pour parvenir à serrer les écrous .
Bref, éviter à tout prix de remonter un vilo en trompette aux extrémités  smiley_01  smiley_01 il doit finir au rebut .  smiley_24

BIG BORE + LE BRUIT et L'ODEUR = QUE DU BONHEUR...Moto(s) : Japon : Yam Hon Suz. Italie : SWM RSGS 250 78 50cc 79 76 Espagne : BULTACO Matador 250 MK3 S.D 69
JPH74
57 ans | 9,452 messages | 5,340 images
le 16-02-2019, à 23:27
rep 87/255

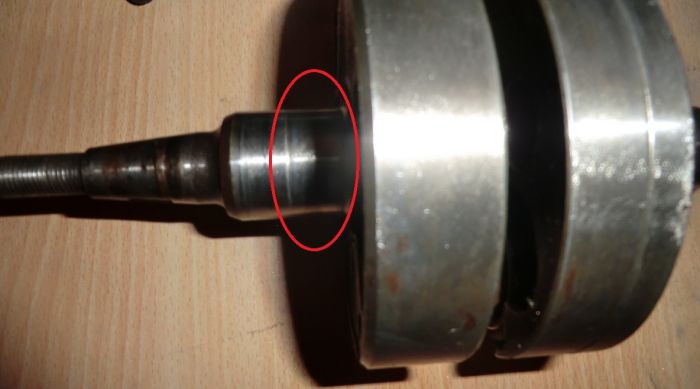

Autre point critique sur les soies :
l' usure de la portée ...
Là, c' est soit on recharge + rectif ...  smiley_13  soit on change la soie ..  smiley_24

BIG BORE + LE BRUIT et L'ODEUR = QUE DU BONHEUR...Moto(s) : Japon : Yam Hon Suz. Italie : SWM RSGS 250 78 50cc 79 76 Espagne : BULTACO Matador 250 MK3 S.D 69
TXP 51
55 ans | 1,838 messages | 370 images
le 16-02-2019, à 23:31
rep 88/255

JP,par curiosité,la prochaine fois que tu fait un contrôle de vilo,remonte le rotor et contrôle son faux rond et encore mieux si c'est un externe   smiley_07

Moto(s) : TXP 5X2,125 Aprilia 82,125 wmx 83
JPH74
57 ans | 9,452 messages | 5,340 images
le 16-02-2019, à 23:39
rep 89/255

Yes , j' ai des applications en tête , mais pour un rotor externe , comme c' est de l' embouti, je risque d' avoir des déviation du comparateur issues du rotor lui-même ... smiley_13  smiley_13
ça doit être plus fiable sur un rotor interne  smiley_25
M' en vais d' abord faire cette petite expérience ...

JPH74 a écrit :

Après je peux toujours rentrer une soie en pince dans une CN et contrôler l' autre en tournant la broche à la main, sur un vilo en état, puis comparer les valeurs obtenues avec celles de la méthode entre pointes  smiley_03
Si ça peut faire avancer le chmilblick  smiley_03

BIG BORE + LE BRUIT et L'ODEUR = QUE DU BONHEUR...Moto(s) : Japon : Yam Hon Suz. Italie : SWM RSGS 250 78 50cc 79 76 Espagne : BULTACO Matador 250 MK3 S.D 69
