Hello je dois remonter une 125 dtmx de 1979

J'ai ouvert les carter changé les roulements de vilo et au moment de reposer la boite de vitesse sur ma revue technique je vois une rondelle répertorié "8" sur les schéma qui se situerais entre le roulement à aiguille du carter d'allumage et le circlip qui ferme la pignonerie de l'arbre primaire de transmission or à la dépose je n'ai pas vu de rondelle  ? quelqu'un saurait m'éclairer?

merci beaucoup

la vue éclatée de 1980 ne contient pas cette rondelle apparement

https://www.cmsnl.com/fr-fr/yamaha-dt125-1980-a-usa_model8732/partslist/A-10.html

et celle de 1979 elle est exactement comme sur ma revue technique donc avec cette rondelle 8

www.cmsnl.com/fr-fr/yamaha-dt125-1979-usa_...

Hello je ne sais pas si ça va être utile mais il ya 2 boîte de vitesse avant 80 et après 80

merci pour ton message , je viens de vérifier la moto ne peux pas être de 1980 elle est à rupteur, donc avant 1980 si ca peut aider a obtenir une réponse.

pour moi il y'a aucune rondelle de calage d'après mon démontage

Salut ,

je viens de regarder sur le manuel d'atelier 1978 : rondelle représentée ;

Sur la parts list 1979 : pas de rondelle ...Ceci dit il arrive qu'il y ai des bourdes même sur des supports officiels de la marque (exemple sur les eclatés dtmx le piston est à l'envers avec ses lumières dans la jupe côté echappement 😲​)

Quand tu as ouvert les 2 carters est-ce que les vis avaient une trace de démontage précédent (si c'est non = c'était le montage d'origine que tu as trouvé , et si c'est oui effectivement il faut être méfiant)

Ca remonte un peu , J'ai ouvert (et refermés 😉​!)  plusieurs moteurs pré-80 et de mon souvenir , pas de rondelle .

Quand j'ouvre des trucs et qu'il y a des rondelles de calage systématiquement et immédiatement au nettoyage je les repose de suite à leur place sur l'arbre avec un elastique ou rilsan en maintien et idem pour les pièces qui ont un ordre particulier (j'ai une confiance très limitée en ma mémoire 😄​)

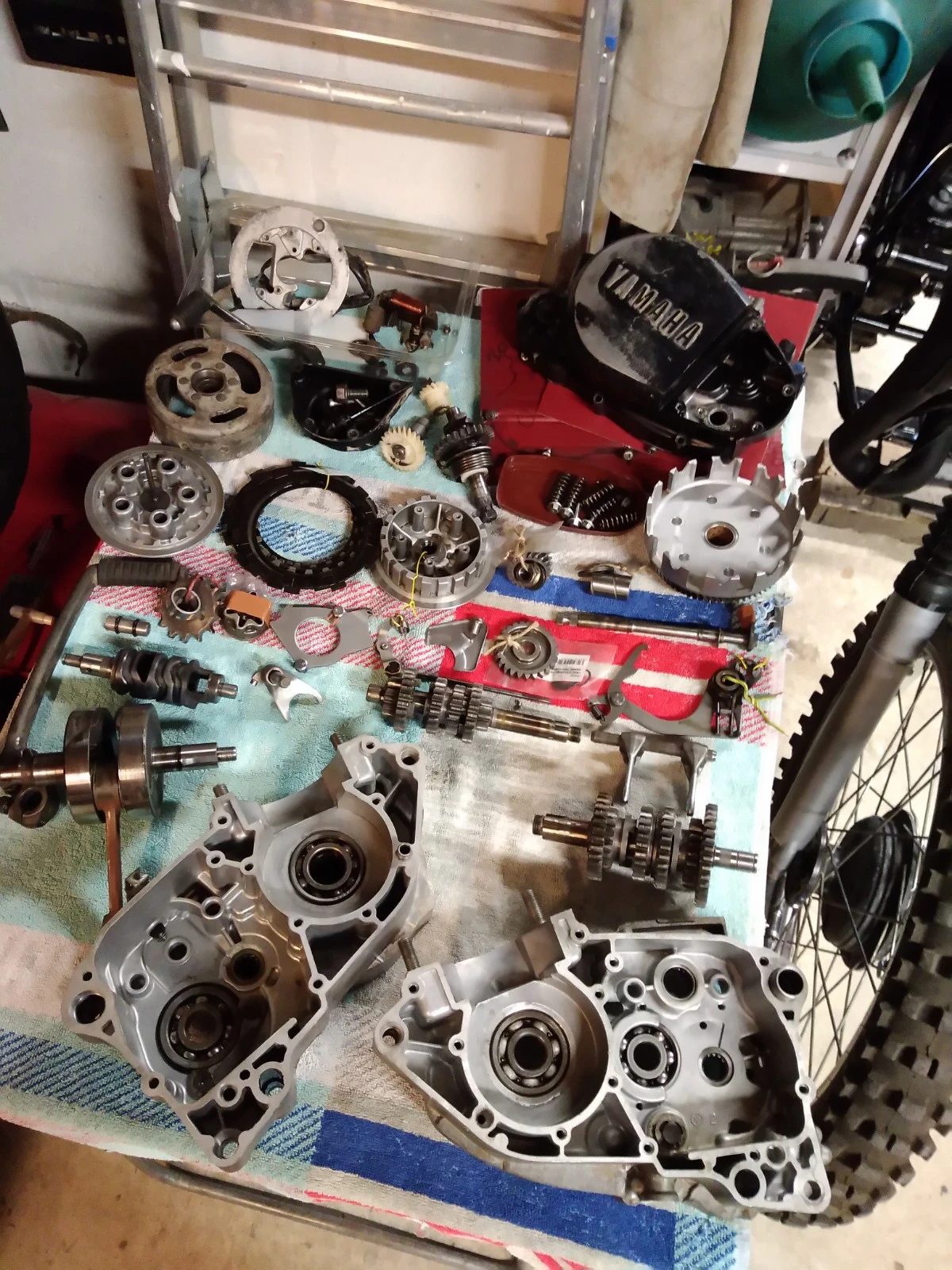

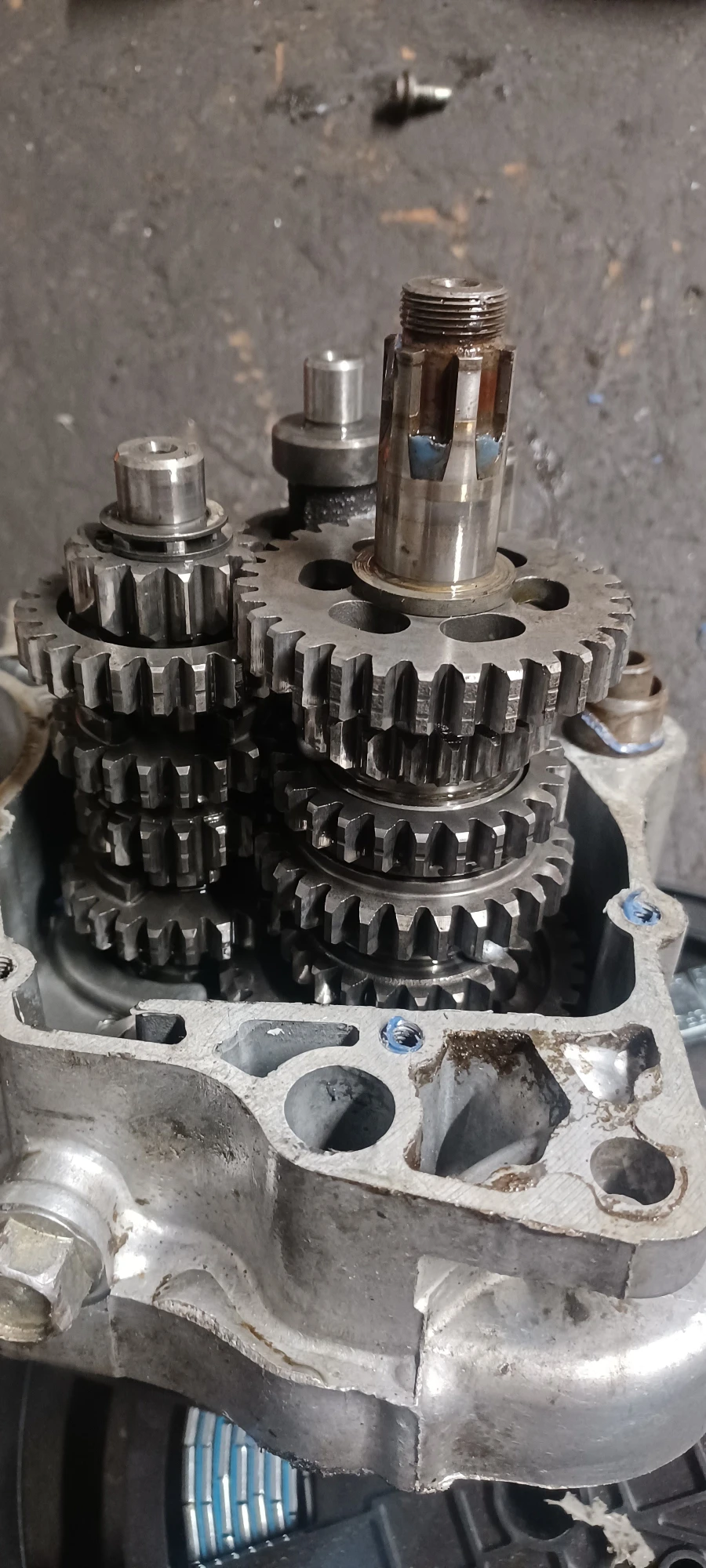

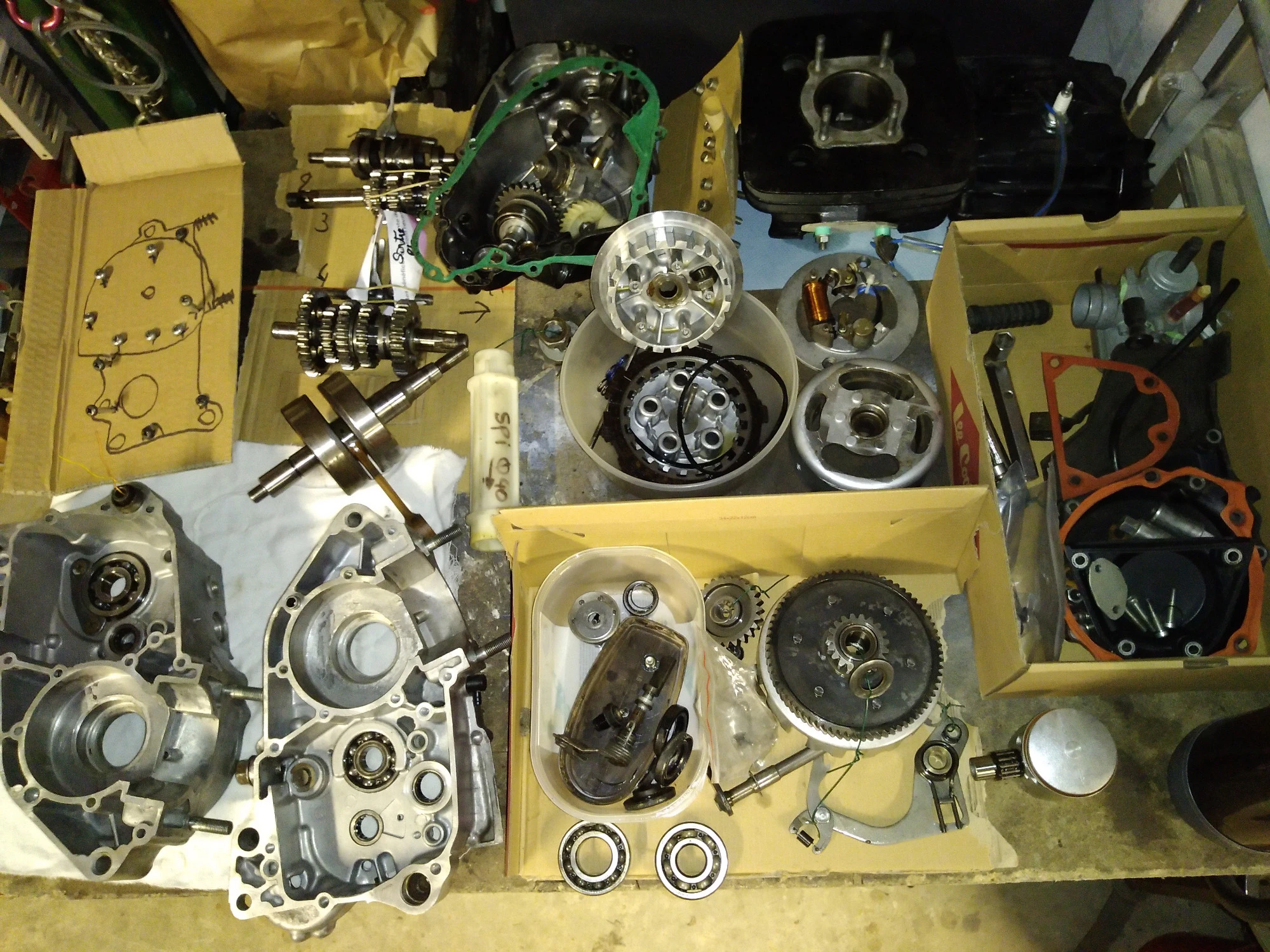

---> j'ai repris mes clichés de moteurs DTMX pré-80 avant remontage ,pas d'elastoc ni rilsan sur cet arbre avec ses pignons , donc dans mon cas il n'y avait pas de rondelle en extrémité😉​.

Peut-être même que l'arbre est en butée au fond du carter (trou borgne ) avant même que le circlips ne soit au contact du roulement , à verifier ..

exemples:

phil

Salut sur la mienne de 1977 j ai la rondelle

PhilAt2 a écrit :

Salut ,

je viens de regarder sur le manuel d'atelier 1978 : rondelle représentée ;

Sur la parts list 1979 : pas de rondelle ...Ceci dit il arrive qu'il y ai des bourdes même sur des supports officiels de la marque (exemple sur les eclatés dtmx le piston est à l'envers avec ses lumières dans la jupe côté echappement 😲​)

Quand tu as ouvert les 2 carters est-ce que les vis avaient une trace de démontage précédent (si c'est non = c'était le montage d'origine que tu as trouvé , et si c'est oui effectivement il faut être méfiant)

Ca remonte un peu , J'ai ouvert (et refermés 😉​!)  plusieurs moteurs pré-80 et de mon souvenir , pas de rondelle .

Quand j'ouvre des trucs et qu'il y a des rondelles de calage systématiquement et immédiatement au nettoyage je les repose de suite à leur place sur l'arbre avec un elastique ou rilsan en maintien et idem pour les pièces qui ont un ordre particulier (j'ai une confiance très limitée en ma mémoire 😄​)

---> j'ai repris mes clichés de moteurs DTMX pré-80 avant remontage ,pas d'elastoc ni rilsan sur cet arbre avec ses pignons , donc dans mon cas il n'y avait pas de rondelle en extrémité😉​.

Peut-être même que l'arbre est en butée au fond du carter (trou borgne ) avant même que le circlips ne soit au contact du roulement , à verifier ..

exemples:

phil

Hello merci beaucoup pour le temps pris à me rédiger ce message ! du coup pour te répondre

j'ai donc bien la certitude qu'elle est bien de 1979 et les vis n'avaient pas l'air d'avoir été touchées. j'ai le flip d'avoir égarie cette rondelle par mégarde il va falloir faire un choix !

Hello merci également à toi d'avoir pris le temps hormis cette rondelle tu n'en avais pas d'autre pour caller les arbres de boite? et enfin serait ce possible pour toi de me communiquer les dimensions de cette fameuse rondelle ? merci par avance

sam

Salut, monte ta boite sans la rondelle.

Au montage, cet arbre est tirée vers le demi-carter droit par le serrage de la noix d'embrayage, le circlip qui est à l'autre bout ne touchera pas le roulement à aiguilles.
